Hydraulische Brettsperrholz-Pressen (BSP-Pressen)
Mit unseren Brettsperrholzpressen (BSP-Pressen) der Reihe TimberPress X bieten wir die ideale Pressentechnik zur Herstellung von Brettsperrholzelementen aus kreuzweise verklebten Massivholzlagen an. Die Massivholzlagen können aus fugenverleimten Massivholzplatten oder aus losen Lamellen/Brettern bestehen. In Abhängigkeit vom Anwendungsfall setzen wir eine der drei nachfolgenden Baureihen ein.
Mit der TimberPress X 100 verpressen wir fugenverleimte Massivholzplatten zu BSP-Pressrohlingen, wobei der Hauptpressdruck vertikal aufgebracht wird.
Die Ausführung TimberPress X 100pro setzen wir ein, wenn im vorherigen Produktionsschritt fugenverleimten Massivholzplatten bereits erstellt worden sind und diese auch Fenster- und/oder Türausschnitte haben.
Die TimberPress X 200 verfügt zusätzlich zum vertikalen Hauptpressdruck über eine stirnseitige oder seitliche, hydraulische Verdichtungsfunktion. Dadurch können die Längs- oder Querlagen aus losen Lamellen/Brettern bestehen und der Prozessschritt „Fugenverleimung / Massivholzplattenproduktion“ entfällt für einen Teil des Rohmaterials. Vorteilhaft für diese BSP-Presse sind neben dem geringen Platzbedarf auch die geringeren Investitions- und Betriebskosten.
Bei der TimberPress X 300 verdichten wir sowohl die Längs- als auch die Querlagen, bevor mit dem vertikalen Hauptpressdruck qualitativ hochwertige BSP-Platten verpresst werden. Dabei bestehen die Längs- als auch die Querlagen aus losen Lamellen/Brettern. Der Prozessschritt „Fugenverleimung / Massivholzplattenproduktion“ entfällt somit komplett.
Alle BSP-Pressen von MINDA können für Losgröße 1 ausgelegt werden, das bedeutet eine hundertprozentige Flexibilität in der Produktionsreihenfolge. Wand- oder Deckenplatten mit minimaler oder maximaler Lagenanzahl lassen sich vollautomatisch stufenlos in jeder beliebigen Größe (Länge, Breite und Dicke) produzieren.

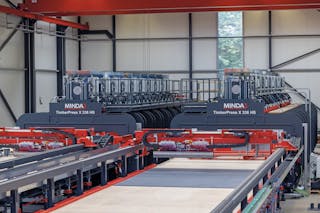

Alle drei Baureihen sind auch optional als Highspeed-Version (HS) erhältlich. Bei der HS-Version erfolgen das Öffnen und Schließen der Presse sowie deren Beschickung und Entleerung mit deutlich höherer Geschwindigkeit. So ist der Einsatz noch schnellerer PUR-Klebstoffe für kürzere Taktzeiten möglich und es können Kapazitätserhöhungen von bis zu 30 % erzielt werden.

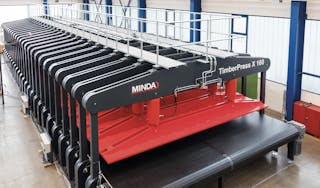

TimberPress X 100
Die Baureihe 100 der Brettsperrholzpressen TimberPress X verfügt über einen eindimensionalen, vertikalen Haupt-Pressdruck, um Massivholzplatten zu BSP-Elementen zu verpressen.
Max. Plattenlänge: bis 20.000 mm
Max. Plattenbreite: bis 6.000 mm
Presskuchenhöhe: 300 / 400 / 600 / 1.200 mm
Automatische, stufenlose Dimensionsänderung: inklusiv
Vertikaler Pressdruck: 0,6 / 0,8 / 1,2 / 2,4 N/mm²
Verdichtung in Längsrichtung: Nein
Verdichtung in Querrichtung: Nein
Drucksystem: hydraulisch
Permanente Druckregelung: inklusiv
Beschickung / Entleerung: in Längsrichtung
Beschick- und Entleervorgang: simultan
Pressvorgang:
Das jeweilige Pressenpaket wird dazu im vorgeschalteten Legebereich aus vorbereiteten Längs- und Querlagen sowie einem geeigneten Klebstoff gebildet und anschließend in die Presse transportiert. Nach der Positionierung des Pressenpaketes in der Presskammer erfolgt die Verpressung durch die vertikale Krafteinleitung des Haupt-Pressdrucks. Eine permanente Überwachung des Pressdrucks mit automatischer Nachregelung bei Druckabfall gehört für uns zum Standard einer jeden TimberPress.
Hinsichtlich der Plattendimensionen sowie des aufzubringenden Pressdrucks bestehen unterschiedliche Konfigurationsmöglichkeiten. In Abhängigkeit von dem jeweils eingesetzten Klebstoffsystem bieten wir so maßgeschneiderte Lösungen an. Durch den Einsatz von fugenverleimten Massivholzplatten als Ausgangsmaterial ist es in der TimberPress X 100 zudem möglich mehrere BSP-Elemente in einem Pressvorgang herzustellen – sprechen Sie uns an!

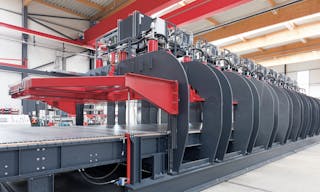

TimberPress X 200
Die Baureihe TimberPress X 200 nimmt sämtliche Vorteile der Baureihe 100 auf und ergänzt das Pressenkonzept um eine weitere Dimension: die Verdichtung des Pressenpaketes in horizontaler Ebene!
Max. Plattenlänge: bis 20.000 mm
Max. Plattenbreite: bis 6.000 mm
Presskuchenhöhe: 300 / 400 / 600 / 1.200 mm
Automatische, stufenlose Dimensionsänderung: inklusiv
Vertikaler Pressdruck: 0,6 / 0,8 / 1,2 / 2,4 N/mm²
Verdichtung in Längs- oder Querrichtung: ja
Drucksystem: hydraulisch
Permanente Druckregelung: inklusiv
Beschickung / Entleerung: in Längsrichtung
Beschick- und Entleervorgang: simultan
Pressvorgang:
Fugenverleimte Massivholzplatten, in den für Brettsperrholz passenden Dimensionen zu fertigen, stellt eine Herausforderung dar – kein Problem mit MINDA.
Die TimberPress X 200 verfügt daher neben dem vertikalen Hauptpressdruck über ein weiteres hydraulisches Drucksystem zur Verdichtung des Pressenpaketes. In Längs- oder Querrichtung installiert, können durch diese Technik Lücken im Pressenpaket, wie sie beispielsweise beim Einsatz von losen Lamellen oder mehreren kleineren Massivholzplatten entstehen können, in der Presskammer geschlossen werden!
Diese Technologie reduziert Investitionen in zusätzliche Anlagentechnik und spart wertvolle Hallenfläche. Übrigens: Je nach Aufbau des Pressenpakets ist es auch mit der TimberPress X 200 möglich, mehrere BSP-Elemente in einem Pressvorgang herzustellen – sprechen Sie uns an!

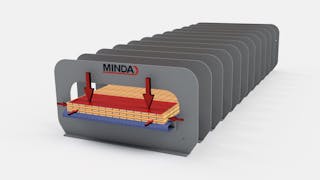

TimberPress X 300
Die TimberPress X 300 ist der Alleskönner unter den Brettsperrholzpressen!
Drei-dimensionales Drucksystem mit vertikalem Haupt-Pressdruck und horizontaler Verdichtung in Längs- und Querrichtung zur Herstellung von BSP-Platten aus Lamellen:
Max. Plattenlänge: bis 20.000 mm
Max. Plattenbreite: bis 6.000 mm
Presskuchenhöhe: 300 / 400 / 600 / 1.200 mm
Automatische, stufenlose Dimensionsänderung: inklusiv
Vertikaler Pressdruck: 0,6 / 0,8 / 1,2 / 2,4 N/mm²
Verdichtung in Längsrichtung: ja
Verdichtung in Querrichtung: ja
Drucksystem: hydraulisch
Permanente Druckregelung: inklusiv
Beschickung / Entleerung: in Längsrichtung
Beschick- und Entleervorgang: simultan
Pressvorgang:
Neben dem vertikalen Hauptpressdruck verfügt die Baureihe über zwei weitere hydraulische Druckrichtungen. Die Verdichtung des Pressenpaketes in Längs- und (!) in Querrichtung innerhalb der Presskammer ermöglicht die Herstellung von Brettsperrholz durch den Einsatz von losen Lamellen, sowohl bei Längs- als auch bei Querlagen.
Dies führt oftmals zu sehr kompakten Anlagenlayouts und reduziert Investitionskosten in der Regel erheblich. Nichtsdestotrotz bleibt die volle Flexibilität in der Produktion erhalten, denn grundsätzlich kann auch die TimberPress X 300 fugenverleimte Massivholzplatten zu BSP-Elementen verpressen. Unser innovatives Transportkonzept für den Beschick- und Entleerungsvorgang sorgt dabei für einen sicheren Ein- und Auslauf der Pressenpakete auch beim Einsatz von losen Lamellen bei gleichzeitiger Minimierung von Nebenzeiten – sprechen Sie uns an!

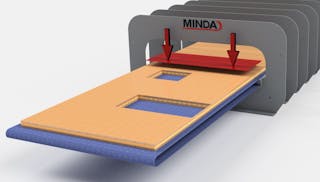

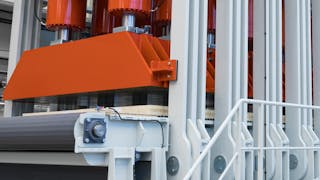

TimberPress X 100 pro

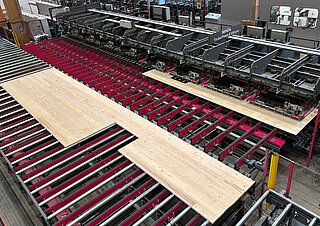

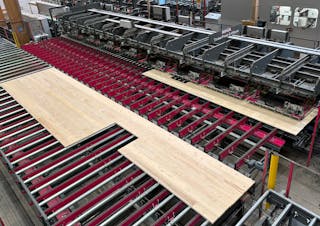

Die TimberPress X 100 pro setzt neue Maßstäbe hinsichtlich der Ressourceneffizienz! Das vollkommen überarbeitete Pressenkonzept ermöglicht die Verpressung von Pressenpaketen in denen die späteren Fenster- und Türenausschnitte bereits berücksichtigt wurden! Dadurch werden Ressourcen geschont, Abfälle vermieden und die Produktivität erhöht.
Max. Plattenlänge: bis 20.000 mm
Max. Plattenbreite: bis 6.000 mm
Presskuchenhöhe: 300 / 400 / 600 / 1.200 mm
Automatische, stufenlose Dimensionsänderung: inklusiv
Vertikaler Pressdruck: 0,6 / 0,8 / 1,2 / 2,4 N/mm²
Verdichtung in Längsrichtung: Nein
Verdichtung in Querrichtung: Nein
Drucksystem: hydraulisch
Permanente Druckregelung: inklusiv
Beschickung / Entleerung: in Längsrichtung
Beschick- und Entleervorgang: simultan
Pressvorgang:
Nachdem das Pressenpaket in Längsrichtung in der Presskammer positioniert wurde, wird der für die Brettsperrholzproduktion erforderliche vertikale Hauptpressdruck gezielt an die Plattenkontur angepasst – Aussparungen im Pressenpaket stellen kein Problem dar. So entstehen BSP-Platten mit höchster Qualität in maximaler Flexibilität.
Bei Pressenpaketen mit Aussparungen können keine Presskräfte in horizontaler Ebene aufgebracht werden, daher muss das Pressenpaket aus fugenverleimten Massivholzplatten bestehen.
Gerne bieten wir Ihnen auch hier, sowie in den Produktionsschritten vor und hinter der Presse, unsere Lösungen zur Herstellung von Massivholzplatten mit Fenster- und Türenausschnitten an.
BSP-Platten mit Ausschnitten sind die Königsklasse der BSP-Produktion und MINDA ist Ihr Partner dabei!
